聚合物水泥基JS防水涂料是由合成高分子聚合物乳液 ( 如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡膠乳液) 及各種添加劑優(yōu)化組合而成的液料和配套的粉料（由特種水泥、級配砂組成）復(fù)合而成的雙組分防水涂料，是一種既具有合成高分子聚合物材料彈性高、又有無機材料耐久性好的防水材料。
材料是基礎(chǔ)，施工是關(guān)鍵
即使材料再好，沒有正規(guī)的施工也是無法保證施工質(zhì)量的。在售后問題中，許多客戶都認(rèn)為是產(chǎn)品的問題，但是經(jīng)過我方人員在現(xiàn)場實際施工操作，驗證了產(chǎn)品沒有問題，是施工的問題。
施工中容易出現(xiàn)在問題如下：

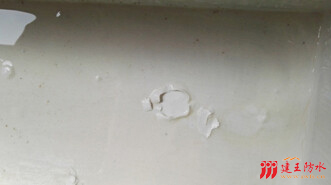

一、涂膜層起泡現(xiàn)象
原因分析：起泡分為兩種：
其一，防水層之間起泡，這是因為表層防水層局部沒有干透，導(dǎo)致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導(dǎo)致防水膜拉伸起鼓；
其二，防水層與基層之間起鼓，這是因為防水層粘接不好，基層內(nèi)部濕氣過多，從而會給防水層一個滲透壓，導(dǎo)致粘結(jié)差的區(qū)域出現(xiàn)起鼓現(xiàn)象。
要求：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進(jìn)行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補涂。
二、與基層粘接不牢現(xiàn)象（出現(xiàn)掉磚現(xiàn)象）
原因分析：一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層），浮灰、細(xì)砂粒很多，強度很低；這會導(dǎo)致防水層容易出現(xiàn)脫皮現(xiàn)象，而貼磚后，因承受不住磚的重量而從防水層脫落。
施工要求：
1.基層應(yīng)堅實、平整、無起砂、無空鼓、無裂縫
2.對于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補抹平處理
三、防水涂膜出現(xiàn)起粉現(xiàn)象
原因分析：一般是由于出現(xiàn)了堆料很厚的情況，在沒有完全干燥透的情況下，乳液沒有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導(dǎo)致起粉現(xiàn)象出現(xiàn)。
施工要求：
1、對陰角及時清理流墜物料
2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

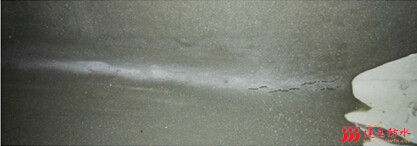

四、涂膜層出現(xiàn)開裂
原因分析：開裂分為細(xì)部開裂和大面開裂，其一，陰角、管根開裂，這一般是因為立面的流掛導(dǎo)致防水層過厚，應(yīng)力收縮很大，并且直角陰角結(jié)構(gòu)導(dǎo)致應(yīng)力無法釋放，從而使得拉力過大導(dǎo)致開裂，其二，大面開裂，一般是因為基層不平整，有裂縫導(dǎo)致縫隙處堆料，過厚才會引起大面的開裂，另外，JS防水涂料（建總匯）摻入水泥粉過多也極易導(dǎo)致開裂現(xiàn)象出現(xiàn)；
要求：
1. 對于陰陽角、管根、地漏等細(xì)部節(jié)點部位，要做抹八字角或抹弧細(xì)部處理。
2. 基層要堅實、平整、無起砂、無空鼓、無裂縫，對于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補抹平處理。
施工小竅門：
1、攪拌：先倒入液料（建總匯JS防水涂料可加水，不大于15%），攪拌均勻后倒入粉料，用電動攪拌器充分?jǐn)嚢杈鶆颍粸榱藴p小漿液中的氣泡，需要靜置幾分鐘再重復(fù)攪拌一次；

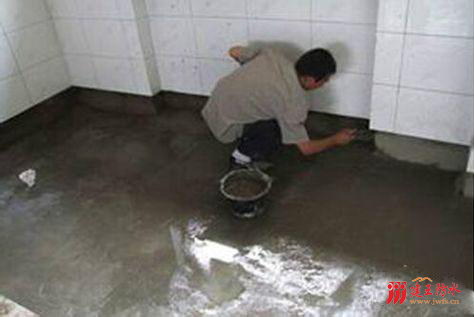

2、涂刷：基層應(yīng)該充分潤濕但不能有明水，盡量減少浮灰。較好的基層潤濕即可，如加氣磚、輕質(zhì)墻體，劣質(zhì)砂漿基層等需用墻倍麗界面劑摻水套膠一遍處理。對陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進(jìn)行下一道涂刷；由于JS類防水涂料含乳液較多，而活性材料較少，這使得乳液成膜過程中 收縮開裂更加的容易，這使得在用JS防水涂料處理陰角時更應(yīng)該薄涂多遍，減小開裂風(fēng)險。

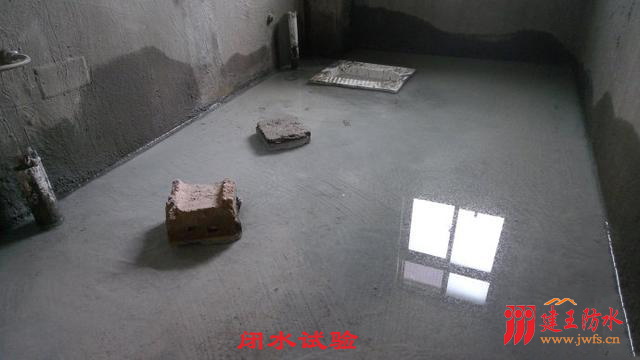

3、閉水：必須完全干燥后再做閉水試驗。
您的位置：首頁>技術(shù)交流技術(shù)交流
粵公網(wǎng)安備 44010602005831號
